چیلر آب خنک نوعی چیلر تراکمی می‌باشد که از آن به عنوان مولد سرما در تهویه مطبوع تابستانی، سرمایش‌های فرآیندی و خنک‌کاری تجهیزات صنعتی استفاده میشود.
تولید سرمایش در چیلر آب خنک بر اساس سیکل تراکمی – تبخیری کار است و در ظرفیت‌های متوسط (بین 20 الی 80 تن تبرید) و بزرگ (100 الی 1000 تن تبرید) طراحی و تولید میشود.
از چیلر آب خنک میتوان جهت سرمایش واحدهای مسکونی، تجاری، اداری و مجتمع‌های فرهنگی – تفریحی، ورزشی و همین‌طور سرمایش فرآیندی در صنایع شیمیایی، دارویی، غذایی و … و همین‌طور خنک‌کاری تجهیزات و دستگاه‌های صنعتی استفاده کرد.
چیلر آب خنک (Water Cooled Chiller) با تولید آب سرد، سرمایش مورد نیاز فن‌کوئل‌ها، هواسازها، راکتورهای صنایع دارویی و غذایی، قالب‌های تزریق پلاستیک و تجهیزات صنعتی را تأمین می‌کند.
ساختار چیلر آب خنک
چیلر آب خنک از چهار قسمت اصلی و چندین قطعه کنترلی و حفاظتی تشکیل شده است.
قطعات اصلی‌ای که در همه چیلرهای تراکمی یکسان هستند و در چیلر آب خنک نیز استفاده می‌شوند کمپرسور، کندانسور، اواپراتور و شیر انبساط (اکسپنشن ولو) است.
دلیل اینکه به این نوع از چیلر تراکمی، چیلر آب خنک گفته میشود نوع کندانسور آن است. در چیلر آب خنک کندانسور از نوع آبی بوده و مبرد داغ خروجی از کمپرسور از طریق تبادل حرارت با آب در گردش برج خنک‌کننده تقطیر و سرد میشود.
با اینکه برج خنک‌کننده دستگاهی مجزا از چیلر آب خنک می‌باشد اما چون وظیفه آن تأمین آب خنک کندانسور چیلر آب خنک جهت تقطیر و سرد کردن مبرد می‌باشد، کارکرد آن مستقیماً روی عملکرد چیلر آب خنک تأثیر می‌گذارد. به همین دلیل بهتر است چیلر آب خنک و برج خنک‌کننده از یک تولید کننده تأمین شوند و یا حتماً از مناسب بودن ظرفیت برج خنک‌کننده برای چیلر آب خنک اطمینان حاصل شود.

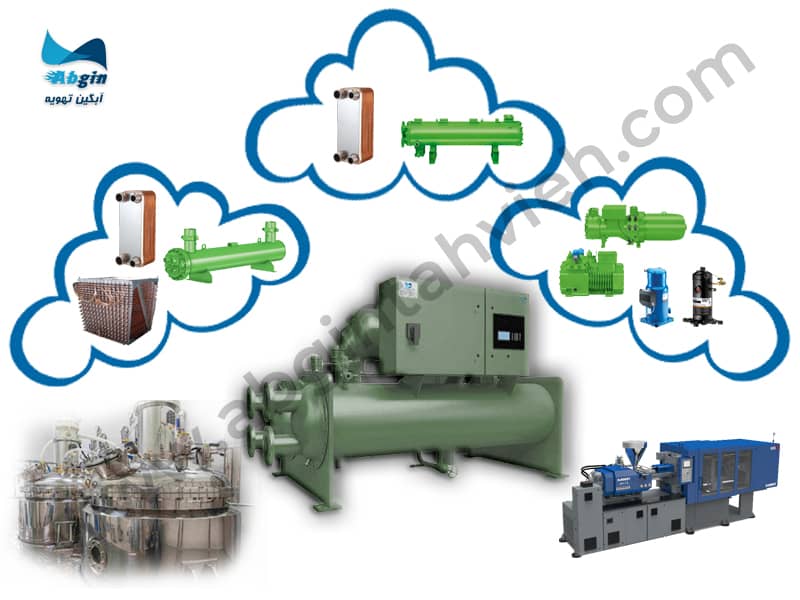

انواع چیلر آب خنک
چیلر آب خنک را بر اساس نوع کاربری و همین‌طور قطعات اصلی تشکیل‌دهنده آن میتوان به انواع مختلفی تقسیم‌بندی کرد.
در جدول زیر تقسیم‌بندی انواع چیلر آب خنک بر اساس نوع کاربری و قطعات اصلی تشکیل‌دهنده آن آمده است:
کمپرسور
نوع کمپرسور به عنوان قلب تپنده در عملکرد چیلر آب خنک تأثیر مهم و مستقیم دارد و همچنین در ضریب عملکرد، راندمان، ابعاد، طول عمر مفید دستگاه، مصرف برق و برودت تولید شده توسط چیلر موثر است.
کندانسور
کندانسور به عنوان واحد تقطیر در چیلر آب خنک نقش بسیار مهم و تعیین‌کننده‌ای دارد. نوع کندانسور و سطح تبادل حرارتی آن تأثیر مستقیم در ضریب عملکرد، راندمان، ابعاد، طول عمر مفید دستگاه، مصرف برق و برودت تولید شده توسط چیلر هوا خنک دارد.
اواپراتور
اواپراتور به عنوان واحد تبخیر نشان‌دهنده نتیجه عملکرد چیلر می‌باشد. به این صورت که برودت مورد نیاز در اواپراتور چیلر آب خنک تولید میشود.
نوع اواپراتور و سطح تبادل حرارتی آن تأثیر مستقیم در ضریب عملکرد، راندمان، ابعاد، طول عمر مفید دستگاه، مصرف برق و برودت تولید شده توسط چیلر هوا خنک دارد.
کاربری
نوع کاربری در طراحی و انتخاب چیلر بسیار مهم است بسته به اینکه چیلر برای چه نوع کاربر‌ی‌ای طراحی و تولید میشود، نوع کمپرسور، کندانسور و اواپراتور آن می‌تواند تغییر کند.
کاربری‌های عمده چیلر آب خنک عبارتند از تهویه مطبوع تابستانی، خنک‌کاری تجهیزات و سرمایش فرآیندی.
| ردیف | نوع کمپرسور | نوع کندانسور آبی | نوع اواپراتور | نوع کاربری |
|---|---|---|---|---|
| 1 | سیلندر پیستونی | پوسته و لوله | پوسته و لوله | تهویه مطبوع |
| 2 | اسکرال | صفحه‌ای | صفحه‌ای | سرمایش فرآیندی |
| 3 | اسکرو | - | آیس بانکی | صنعتی |
| 4 | روتاری | - | - | - |

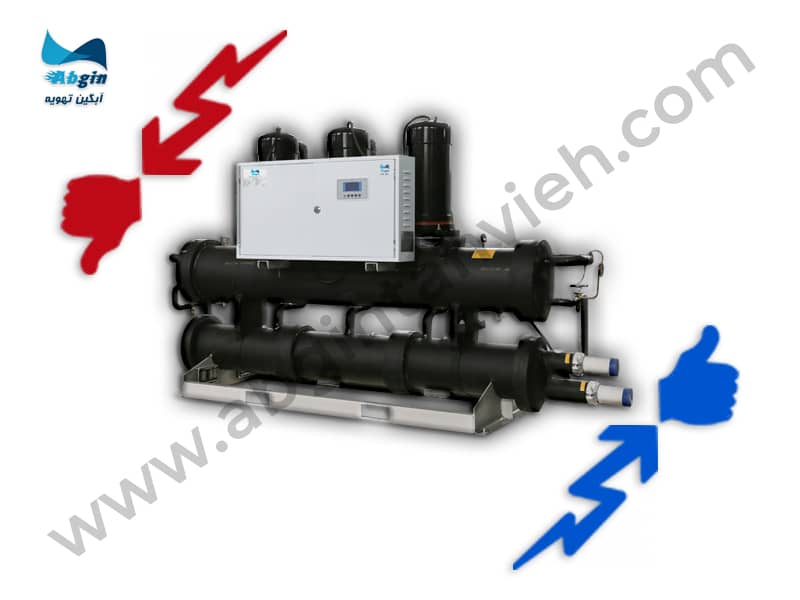

مزایا و معایب چیلرهای آب خنک
چیلرهای آب خنک دارای معایب و مزایایی هستند که در جدول زیر به مهم‌ترین آن‌ها اشاره شده است:
| ردیف | معایب چیلرهای آب خنک | مزایای چیلرهای آب خنک |
|---|---|---|
| 1 | هزینه تعمیرات و نگهداری بالا | هزینه خرید اولیه پایین |
| 2 | نیاز به برج خنک‌کننده | مصرف برق پایین |
| 3 | نیاز به سیستم پمپاژ برج خنک‌کننده | عدم نیاز به فضای باز و دسترسی به هوا آزاد |
| 4 | نیاز به سختی گیر آب جبرانی برج خنک‌کننده | سطح صدا و لرزش کم |
| 5 | محدودیت در انتخاب اقلیم (در شهرهای با رطوبت نسبی بالا قابل نصب نیست) | ابعاد و اندازه کوچک مخصوصاً در ظرفیت‌های بالای برودتی |
| 6 | وابسته بودن چیلر به برج خنک‌کننده | فشار کاری پایین |
| 7 | مصرف زیاد آب | راندمان سرمایشی بالا |
| 8 | - | مناسب جهت دماهای زیر صفری |

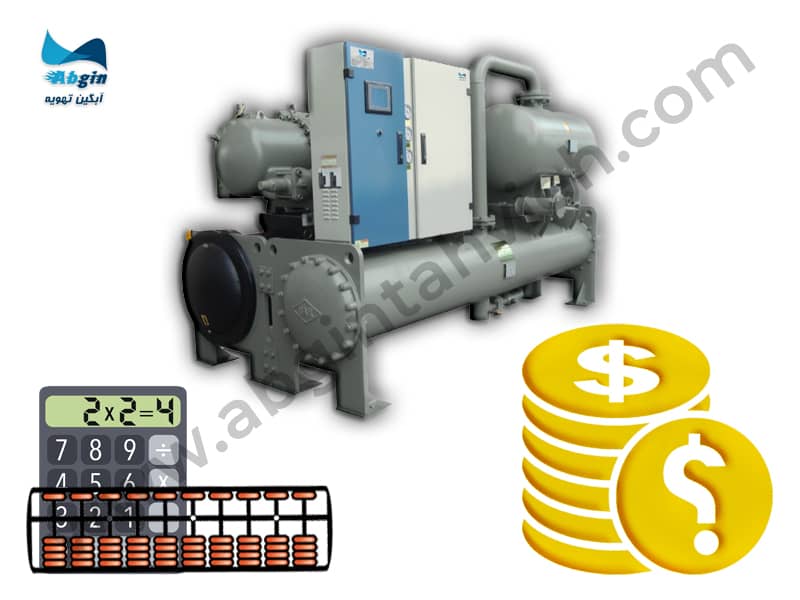

قیمت
چیلر آب خنک در ظرفیت سرمایشی مشخص به دلیل راندمان بالاتر و نوع کندانسور آن قیمت پایین‌تری نسبت به چیلر هوا خنک دارد.
طبیعی است با بالا رفتن ظرفیت سرمایشی این اختلاف بیشتر و مشهودتر می‌گردد اما با نسبت تقریبی قیمت چیلر آب خنک حدوداً بین 30 تا 40 درصد از قیمت چیلر هوا خنک پایین‌تر می‌باشد.

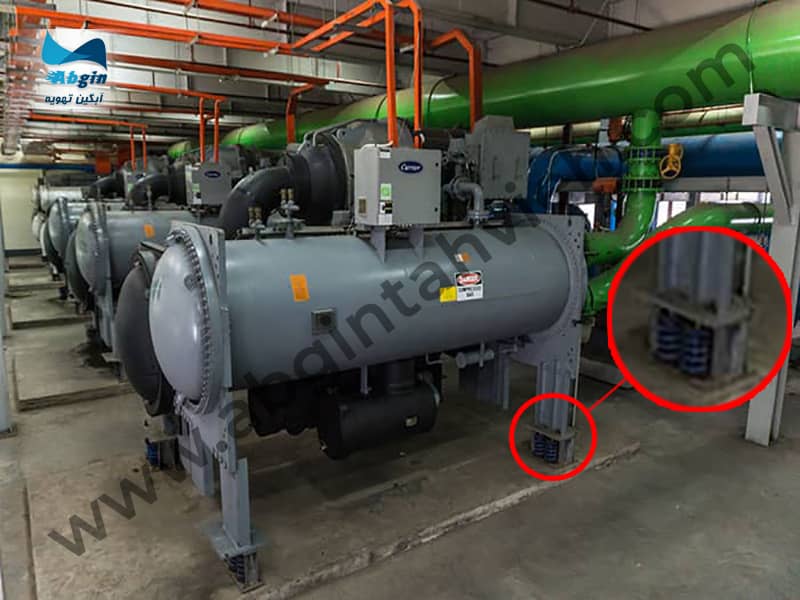

محل نصب چیلرهای آب خنک
با توجه به اینکه چیلر آب خنک بر خلاف چیلر هوا خنک نیازی به جریان هوا برای خنک شدن مبرد داغ داخل کندانسور ندارد، میتوان چیلر آب خنک را در هر محلی نصب نمود. بطور معمول چیلر آب خنک در قسمت‌های تحتانی ساختمان و داخل موتورخانه نصب می‌گردد اما با توجه به صدا و لرزش پایین چیلر آب خنک میتوان آن را در فضای باز و پشت‌بام نیز جانمایی نمود.
در صورت نصب چیلر آب خنک در فضای باز و پشت‌بام بهتر است چیلر داخل باکس قرار گیرد تا کمپرسور و قطعات کنترلی در معرض نور خورشید و بارش باران و برف قرار نگیرند.
توجه به این نکته حائز اهمیت است که برج خنک‌کننده که وظیفه تأمین آب سرد جهت تقطیر مبرد داخل کندانسور را دارد می‌بایست در فضای باز و در معرض گردش هوا نصب گردد.
بطور کلی چیلر آب خنک به دلیل فشار کاری کمتر، راندمان بیشتر و صدا و لرزش کمتر، انتخاب مناسب و اقتصادی‌تری می‌باشد اما باید به این نکته توجه داشت که هزینه نگهداری و تعمیرات بالا و مصرف بالای آب آن مخصوصاً در شرایط کنونی، از جایگاه آن به عنوان انتخاب اول می‌کاهد.
از چیلر آب خنک نمی‌توان در مناطق با رطوبت نسبی بالا استفاده نمود. دمای سابکول (subcool) پایین در چیلر آب خنک و فشار کاری پایین، آن را مناسب‌ترین گزینه جهت تولید سرمایش زیر صفر در فرآیندهای شیمیایی، دارویی و صنعتی می‌نماید.
پرسش‌های متداول
چیلر آب خنک قابل استفاده برای هر نوع اقلیمی به جز مناطق با رطوبت نسبی بالا می‌باشد در نتیجه از چیلر آب خنک نمی‌توان در شهرهای شمالی و جنوبی کشور استفاده نمود.
چیلر آب خنک به دلیل ابعاد کوچکتر و نداشتن فن، سطح صدا و لرزش بسیار کمی دارد. صدا و لرزش چیلر آب خنک وابسته به نوع کمپرسوری است که در ساخت آن استفاده شده است.
چیلر آب خنک بهتر است در داخل موتورخانه یا فضایی نصب گردد که امکان نگهداری و سرویس دوره‌ای آن مهیا باشد. بطور کلی فضای مورد نیاز جهت نصب چیلر آب خنک، بسیار کمتر از چیلر هوا خنک می‌باشد.
با توجه به ساختار و فشار کاری پایین چیلر آب خنک و بسته به کیفیت نگهداری و راهبری آن، می‌تواند بین 30 الی 40 سال متغیر باشد.
با توجه به ظرفیت برودتی چیلر آب خنک، زمان ساخت آن از 20 روز کاری الی 60 روز کاری می‌تواند متغیر باشد و بطور کلی زمان مورد نیاز جهت ساخت چیلر آب خنک کمتر از چیلر هوا خنک می‌باشد.
من درشهر قم هستم و آب اینجا بشدت سختی بالایی دارد.
ممکن است برای استفاده از چیلر آب خنک در قم راهکاری ارایه نمایید؟
جهت ممانعت از ورود آب سخت به داخل برج خنک‌کننده و در نهایت کندانسور چیلر، می‌بایست در مسیر آب جبرانی برج خنک‌کننده از سختی‌گیر استفاده شود.
باسلام به عوامل محترم آبگین تهویه..مطالب بسیار آموزنده و کاربردی بود..ممنون👌
سلام ممنون از توجه شما
سلام ممکنه راهنمایی کنید برای واحد ۱۷۰ متری میشه از چیلر آب خنک استفاده کرد؟
سلام
به دلیل نیاز چیلر آب خنک به برج خنک کننده و سیستم پمپاژ آن و هزینه بالای نگهداری آن، بهتر است از نوع هوا خنک استفاده گردد.
با تشکر، آیا حوزه ی فعالیت مجموعه شما فقط صنعتی هست یا دوره خای آموزشی هم برگزار می کنید؟ امکان شرکت در این دوره ها به چه صورت هست؟
دوره های آموزشی هم به صورت تئوری و هم عملی در شرکت آبگین تهویه برگزار می گردد که زمان برگزاری آن ها در صفحه اینستاگرام شرکت اطلاع رسانی می گردد.
با تشکر، آیا حوزه ی فعالیت مجموعه شما فقط صنعتی هست یا دوره های آموزشی هم برگزار می کنید؟ امکان شرکت در این دوره ها به چه صورت هست؟
سلام وعرض ادب..در فصل زمستات زمانی که دمای هوا به زیر صفر میرسد مشاهده میشه بعضی از چیلر های آب خنک به دلیل هوای خیلی سرد سال کار نمیکنن..چیلر اصلا روشن نمیشه چون آب برج خیلی سرده..چه راهکارهایی برای برطرف کردن این مشکل میتونین پیشنهاد بدین..ممنون میشم راهنمایی کنید
بسیار توضیح کامل و جامعی ارائه داده اید. ممنونم.
ممنون از توجه شما
سختی آب تا چه حد باشد میتوان از چیلر آبی استفاده کرد؟
برای بررسی سختی آب باید TDS آن را مورد آزمایش قرار داد.
TDS حدود 200، عدد متناسبی می باشد.
ممنون از زحمات شما.
اطلاعات جدیدی از مقالتون کسب کردم.
امیدواریم مفید واقع شده باشه
بسیار اموزنده با کمال تشکر از زحمات شما
ممنون از توجه شما دوست عزیز
با سلام ممنون از مطالب مفیدتون
در مورد مسائل ایمنی و نوع خطرات و کنترل آن دفترچه راهنما یا مطالبی میخواستم
درود بر شما
لطفاً شماره تماس خودتون رو ارسال نمائید
سلام. آیا میشود از آب دریا برای خنک کردن کندانسور استفاده نمود و برج خنک کننده را حذف کنیم. دمای هوا بالای ۵۰ درجه است و دمای آب دریا حدودا ۳۵ درجه. برای نصب در سکوی دریایی
بله میتوان از آب دریا برای خنک کردن کندانسور چیلر استفاده کرد که شرایط ویژه ای دارد برای کشب مشاوره با شرکت تماس حاصل فرمایید .
