سردخانه کانکسی چیست ؟

راهنمای مطالعه پنهان

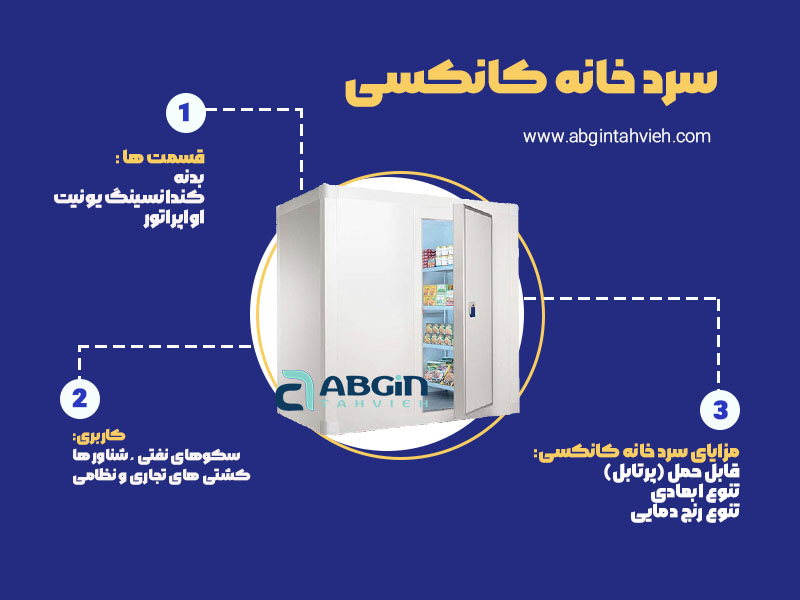

سردخانه کانکسی (portable cold room) یکی از انواع سردخانه قابل حمل (پرتابل) است, ابعاد این نوع سردخانه متغیر و متنوع است و به درخواست مشتری میتواند طراحی و تولید شود اما بطور معمول در دو سایز 20 فوت و 40 فوت طراحی و تولید میشود و از آن برای نگهداری مواد غذایی در کارخانجات, سکوهای نفتی ,کشتی ها و انواع شناور ها استفاده میشود .

رنج دمایی سردخانه کانکسی هم میتواند دمای بالای صفری 1 تا 8 درجه سانتیگراد باشد و هم دمای زیر صفری منفی 20 درجه سانتیگراد .

در سردخانه کانکسی می توان سردخانه زیر صفر و سردخانه بالای صفر را در دو واحد و باکس جداگانه تولید نمود و هم میتوان هر دو را در یک واحد و باکس طراحی و تولید کرد,البته باید توجه داشت سیستم سرمایشی دو سیستم کاملا مجزا بوده و دو فضا از داخل توسط درب مخصوص سردخانه از هم تفکیک می شوند .

استفاده از این نوع سردخانه ها در کارخانه جات , پتروشیمی ها ,سکوهای نفتی و انواع شناور بطور گسترده ای انجام می پذیرد

ابعاد و اندازه کوچک و قابلیت جابجایی و حمل از ویژگی های ای نوع سردخانه به حساب می آیند.

بدنه سردخانه کانکسی

بدنه سردخانه کانکسی مانند انواع دیگر سردخانه می بایست عایق شود ,دلیل عایق کردن بدنه سردخانه ممانعت از نفوذ گرما و اتلاف برودت و سرمایش تولید شده در داخل اتاقک سردخانه میباشد , عایق بودن بدنه سردخانه توان کمپرسور مورد نیاز جهت ساخت قسمت کندانسینگ یونیت را کاهش داده و باعث افزایش عمر و کاهش استهلاک دستگاه می شود .

مطالعه مقاله

مقایسه چیلر هوا خنک و آب خنک

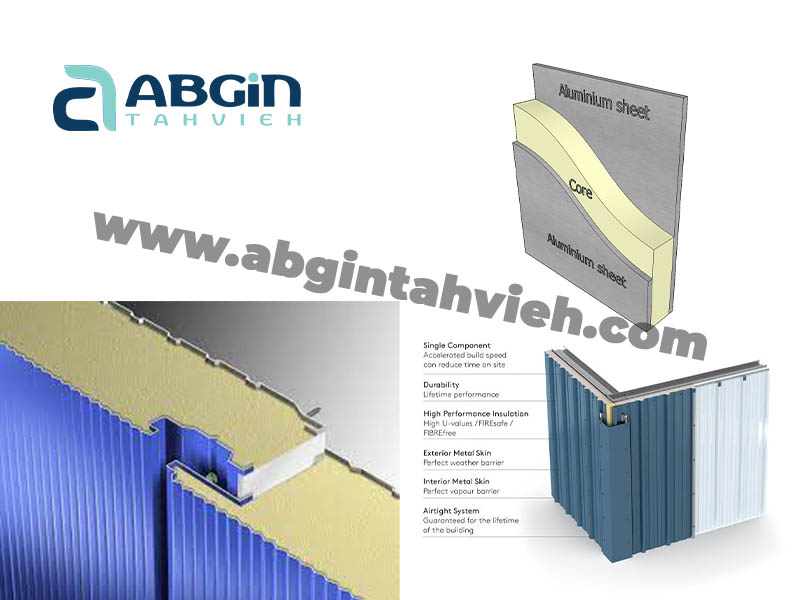

در قدیم بدنه سردخانه ها را به کمک پشم شیشه یا پلی استایرن عایق می کردند و روی عایق را به کمک و ورق استیل می پوشاندند اما امروزه به کمک ساندویچ پانل اقدام به احداث و ساخت بدنه سردخانه می کنند ,

ساندویچ پانل از دو ورق با ضخامت مناسب و پوشش رنگ کوره ای و عایق پلی یورتان با دانسیته و ضخامت مورد نیاز در مابین دو ورق تشکیل شده است.

ساختار ساندویچ پانل باعث افزایش سرعت و کیفیت احداث سردخانه می شود.

ضمن اینکه عایق پلی اورتان از ضریب انتقال حرارتی پایینی برخوردار میباشد و این امر باعث میشود تا ساندویچ پانل گزینه مناسب و خوبی برای احداث بدنه سردخانه کانکسی محسوب شود .

با توجه به پرتابل (قابل حمل ) بودن سردخانه کانکسی برای استحکام بیشتر آن و جلوگیری از آسیب دیدگی در طی جابجایی های متعدد توجه به کلاف دور بدنه و شاسی زیر سردخانه از اهمیت بسیار بالایی برخوردار است .

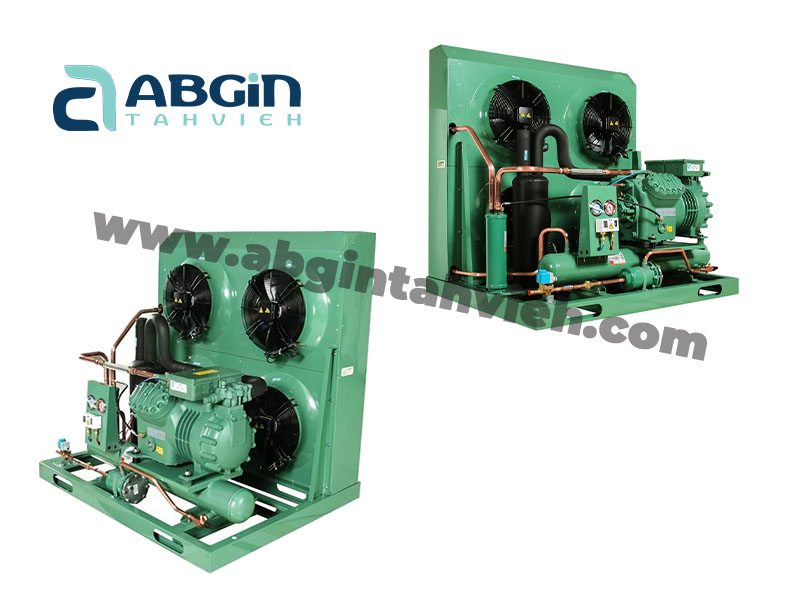

کندانسینگ یونیت

قسمت کندانسینگ یونیت یا Outdoor سردخانه که میبایست در قسمت بیرون سردخانه و در معرض هوا نصب گردد, وظیفه متراکم کردن مبرد و تقطیر آن و بطور کلی تولید برودت و سرمایش را دارد

عملکرد کندانسینگ یونیت بدین گونه است که مبرد خروجی از اواپراتور سردخانه پس از تبادل حرارتی با محصولات داخل اتاقک سردخانه تبخیر شده و وارد کمپرسور می گردد ,بخار مبرد در داخل کمپرسور متراکم شده و با سطح فشار بالاتر به سمت کندانسور حرکت میکند و در داخل کندانسور در نتیجه تبادل حرارتی با هوای محیط تقطیر شده و به سمت اکسپنشن ولو و اواپراتور جاری میشود و بدین صورت یک سیکل سرمایش تکمیل میگردد .

مطالعه مقاله

ایرواشر چیست ؟

قسمت های اصلی کندانسینگ یونیت عبارتند از :

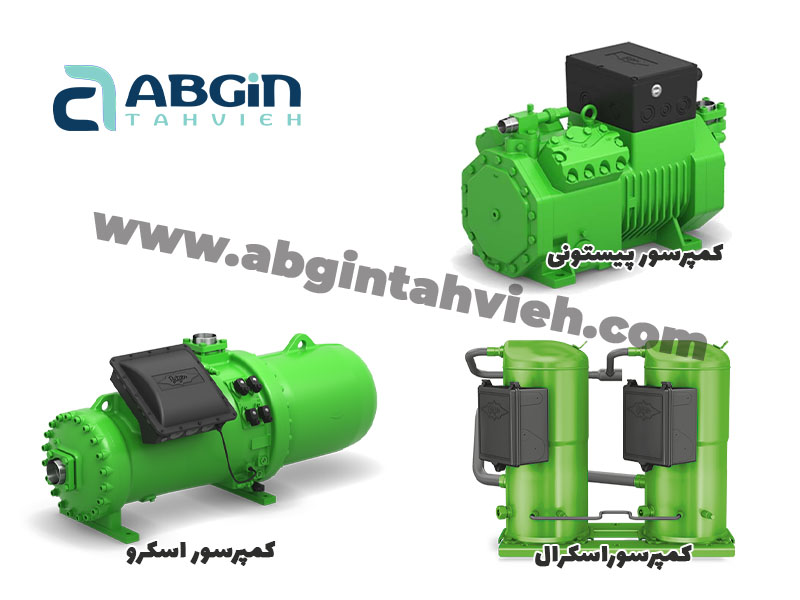

کمپرسور سردخانه کانکسی

کمپرسور یا موتور سردخانه بعنوان قلب سیستم سرمایشی وظیفه به گردش درآوردن مبرد و متراکم کردن آن را دارد ,

کمپرسور سردخانه در سه نوع اسکرال ,پیستونی و اسکرو موجود میباشد که هر یک دارای مزایا و معایب خاص خود است .

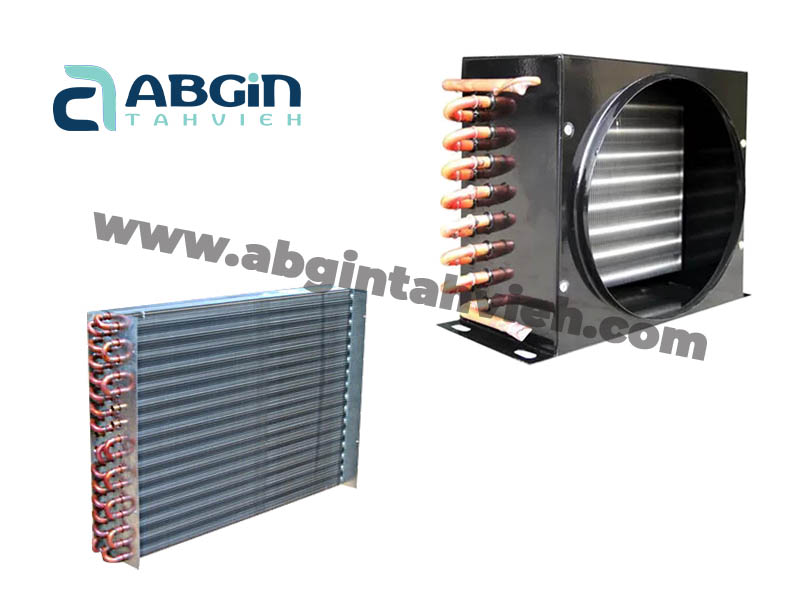

کندانسور سردخانه کانکسی

وظیفه تقطیر میرد از حالت بخار پرفشار به مایع پرفشار را دارد و از یک کویل متشکل از لوله مسی و فین آلومینیومی ساخته میشود

کندانسور سردخانه می بایست متناسب با دمای داخل سردخانه و همینطور بیشینه دمای محیط در گرمترین روز سال طراحی تولید شود.

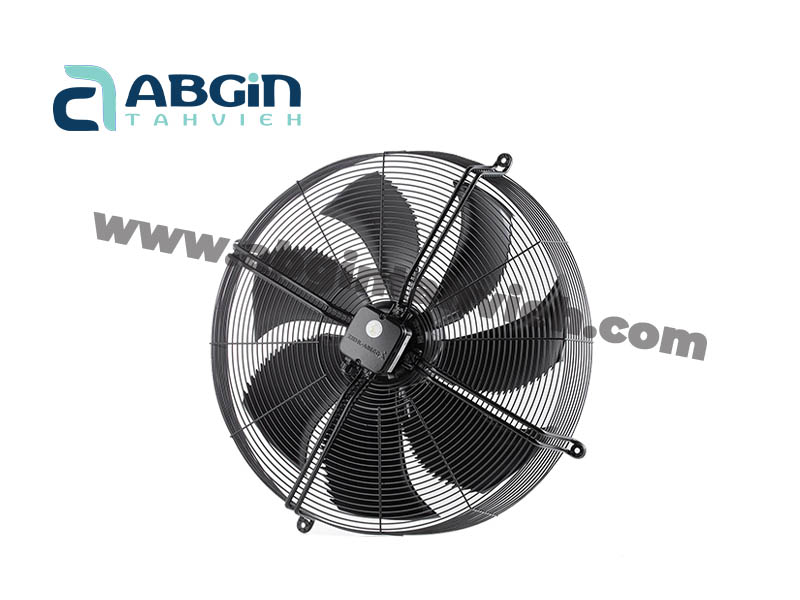

فن کندانسور

وظیفه فن در کندانسینگ یونیت افزایش جریان هوای عبوری از سطح کویل کندانسور و در نهایت تبادل حرارت بیشتر و بهتر بین مبرد داخل داخل کندانسور و هوای محیط می باشد.

فن های کندانسور در کندانسینگ یونیت سردخانه از نوع آکسیال یا ملخی است

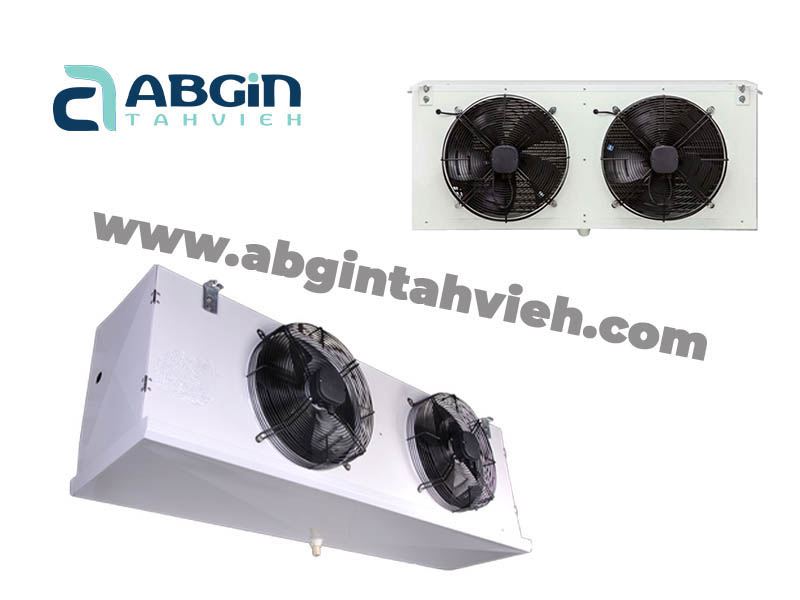

اواپراتور در سردخانه کانکسی

وظیفه تبادل حرارتی بین مبرد و داخل سردخانه و جذب گرمای محصولات بر عهده اواپراتور میباشد .

اواپراتور از یک کویل و تعدادی فن تشکیل شده است تا با گردش هوای سردخانه و عبود دادن آن از روی سطح کویل اواپراتور باعث کاهش دمای هوای سردخانه و محصولات گردد .

اواپراتور در سردخانه از نوه هواخنک بوده و طراحی آن وابسته به دمای مورد نیاز ورطوبت داخل سردخانه می باشد .
