کمپرسور بیتزر (Bitzer)

معرفی شرکت بیتزر

کمپرسور بیتزر محصولی از شرکت بیتزر (Bitzer) آلمان، بزرگترین تولید کننده کمپرسورهای برودتی جهت صنایع تهویه مطبوع و سرمایشی است.

از کمپرسورهای بیتزر (Bitzer Compressors) در تولید انواع مینی چیلر، چیلر تراکمی، پکیج یونیت، کندانسینگ یونیت و سردخانه استفاده می‌شود.

محصولات بیتزر در کارخانه‌های این شرکت در کشورهای آلمان، آمریکا، استرالیا و چین تولید می‌شوند که همه این شرکت‌ها و تولیداتشان تحت نظارت و تأییدیه کیفی هسته مرکزی بیتزر در کشور آلمان می‌باشند.

شرکت‌های بزرگ و بنام تولید کننده چیلر و سایر تجهیزات تهویه مطبوع و سرمایشی در جهان، از مشتریان محصولات شرکت بیتزر ‌می‌باشند.

تنوع در نوع تکنولوژی تراکم و ظرفیت کمپرسورها از مزیت‌های بسیار مهم محصولات شرکت بیتزر می‌باشد.

سرمایه گذاری بیتزر در طراحی و تولید کمپرسورهای جدید با مصرف انرژی کمتر و ضریب عملکرد بالاتر، جایگاه این شرکت را در بین سایر تولید کنندگان کمپرسورهای برودتی، دست نیافتنی نموده است.

تاریخچه بیتزر

شرکت بیتزر در سال 1934 توسط مارتین بیتزر تأسیس شد. در ابتدا، شروع کار شرکت بیتزر طراحی و تولید اکسپنشن ولوهای ترموستاتیک جهت سیستم‌های برودتی و تهویه مطبوع بود که در ادامه، در سال 1940 اقدام به طراحی و تولید اولین کمپرسور برودتی خود از نوع سیلندر پیستونی نوع باز نمود. در سال 1950 کندانسورهای نوع پوسته لوله و رسیور را به محصولات خود افزود.

در سال 1954 با طراحی و تولید کمپرسور سیلندر پیستونی نوع بسته (Hermetic)، گامی دیگر در تولید کمپرسورهای برودتی برداشت.

پنج سال بعد یعنی در سال 1959 شرکت بیتزر موفق به تولید اولین کمپرسور سیلندر پیستونی نوع نیمه بسته (Semi hermetic) یا نیمه باز شد. تولید این نوع کمپرسور که در صنعت تهویه مطبوع و سرمایشی کاربرد بسیار زیادی دارد، تأثیر زیادی را در پیشرفت شرکت بیتزر گذاشت.

در سال 1961 شرکت بیتزر به آقای اولریش شافلر واگذار شد، در نتیجه این واگذاری و با مدیریت آقای شافلر و پس از او پیتر شافلر فرزند وی، شرکت بیتزر موفقیت‌های مالی و فنی قابل توجهی کسب کرد. به طوری که سود خالص این شرکت در سال 1979، 30 میلیون دلار در یک سال بود.

در سال 1983 شرکت بیتزر موفق به ارائه اولین مدل از کمپرسورهای اسکرو با دو روتور شد. با پیشرفت روز افزون، شرکت بیتزر اقدام به تأسیس کارخانه جدید خود در کشور استرالیا نمود. در سال بعد یعنی سال 1989 شرکت بیتزر، کارخانه دیگر خود را در کشور آمریکا احداث کرد.

در سال 1991 شرکت بیتزر اقدام به طرح توسعه شرکت در داخل کشور آلمان به متراژ 25000 متر مربع نمود.

بیتزر در سال 1992 اولین مدل از کمپرسورهای سیلندر پیستونی با پوسته آلومینیومی سبک جهت تهویه مطبوع و سرمایش در ناوگان حمل و نقل جاده‌ای را روانه بازار کرد. در ادامه تصمیم بیتزر برای کسب سهم بیشتری از بازار کمپرسورهای تبریدی در سراسر دنیا، این شرکت در سال 1993 اقدام به تأسیس کارخانه خود در کشور برزیل نمود.

با توجه به وسعت بالا و جمعیت زیاد قاره آسیا و به تبع آن نیاز زیاد به سیستم‌های تهویه مطبوع و برودتی، شرکت بیتزر در سال 1994 تصمیم به احداث کارخانه جدید خود در کشور چین کرد.

با گسترش واحدهای تحقیقات و نوآوری، شرکت بیتزر موفق شد اولین مدل از کمپرسورهای Subcritical جهت کار با مبرد Co₂ را روانه بازار تبرید کند.

شرکت بیتزر با ایجاد شعب و نمایندگی در دیگر نقاط دنیا از جمله آفریقای جنوبی، روسیه و خاورمیانه، حضور قدرتمند و وسیع خود را در تمام گستره دنیا ثبات بخشید و توانسته بیشترین سهم در بین تولید کنندگان کمپرسورهای تبریدی در دنیا را کسب نماید.

بیتزر در سال 2002 اولین مدل کمپرسور نوع اسکرال را طراحی و تولید نمود که مورد استقبال تولید کنندگان تجهیزات تهویه مطبوع قرار گرفت. در سال بعد کمپرسور نوع Transcritical را با مبرد Co₂ تولید کرده و ارائه نمود و در سال 2003 برای پیشرفت در تکنولوژی و افزایش تولید انواع کمپرسور اسکرو، اقدام به احداث یک کارخانه جدید و مجهز در شهر روتنبرگ آلمان نمود.

در سال 2005 بنیاد شافلر در شرکت بیتزر بنیان نهاده شد. در ادامه طرح توسعه شرکت بیتزر، کارخانه تولید کمپرسورهای اسکرال در سیراکیوز ایالات متحده تأسیس شد. شرکت بیتزر برای حضور مؤثرتر و جامع در بازار تهویه مطبوع و تبرید جهانی، اقدام به خرید شرکت Lodam electronics دانمارک در سال 2007 نمود.

در سال 2012 دو اتفاق مهم و قابل توجه در بیتزر رخ داد. اول طراحی و تولید کمپرسورهای اسکرو مدل Integrated frequency inverter و دوم خرید شرکت Lumikko oy فنلاند.

در سال 2013 بیتزر اقدام به خرید شرکت آلمانی Armaturenwerk altenburg Gmbh نمود و در سال 2014 اقدام به احداث کارخانه دیگر خود در چین کرد. تمرکز بیتزر در نوآوری و گسترش فعالیت خود در حوزه تهویه و تبرید در کل گستره جهانی ادامه‌دار بوده و در جهت روبه جلو در حرکت است.

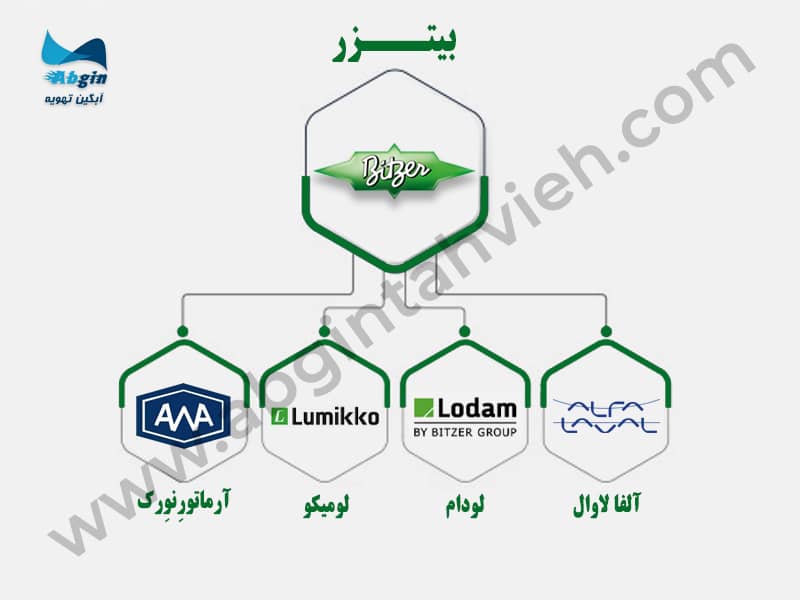

شرکت‌های زیر مجموعه بیتزر

آلفالاوال

شرکت بیتزر با خرید سهام شرکت معظم و خوش نام Alfa Laval، اقدام به تولید انواع مبدل پوسته لوله، اویل سپراتور، مایع شکن یا آکومولاتور و رسیور نموده است. البته تمرکز شرکت بیتزر در تولید مبدل‌های اواپراتوری و کندانسوری بیشتر از نوع پوسته لوله می‌باشد.

لودام

فعالیت بیتزر در شرکت Lodam بخش الکترونیک کمپرسورهای هوشمند، کنترل کننده‌های کندانسینگ یونیت‌ها، کنترلر هیت پمپ و هواسازها می‌باشد.

لومیکو

شرکت بیتزر در مجموعه Lumikko طراحی و تولید سیستم‌های برودتی جهت صنایع حمل و نقل اعم از جاده‌ای، دریایی و ریلی می‌باشد.

آرماتورن ورگ آلتنبرگ

بیتزر در Armaturenwerk altenburg Gmbh اقدام به طراحی و تولید انواع شیرها، سایت گلس، فلنج و فیتینگ، جهت صنایع تهویه مطبوع و سرمایشی نموده است.

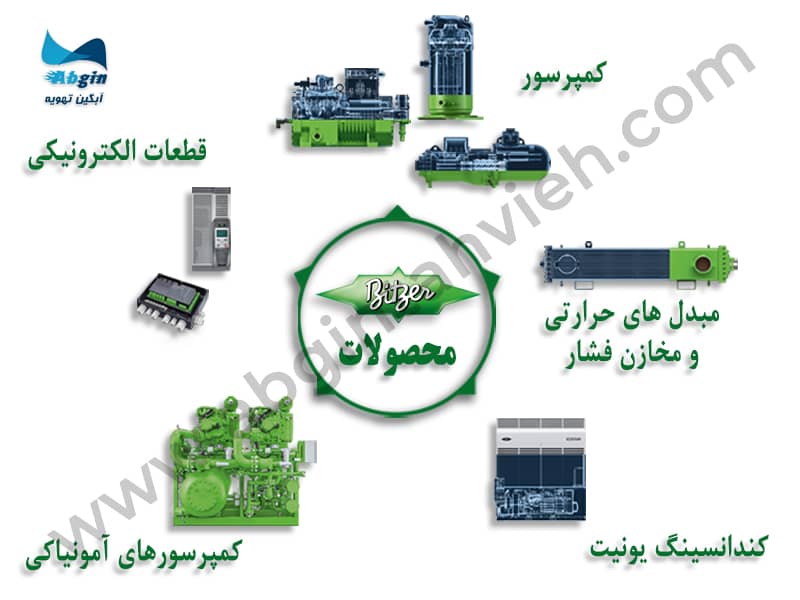

محصولات بیتزر

شرکت بیتزر علی‌رغم اینکه به عنوان بزرگترین شرکت تولید کننده کمپرسورهای برودتی شناخته می‌شود در تولید تجهیزات و قطعات جهت سیستم‌های تهویه مطبوع و برودتی نیز فعالیت گسترده‌ای دارد.

از تولیدات بیتزر می‌توان به انواع مبدل حرارتی پوسته لوله، اویل سپراتور، آکومولاتور (مایع شکن)، انواع شیرآلات و سایت گلاس، کنترلر هوشمند، کندانسینگ یونیت، سیستم‌های رک و … اشاره کرد.

کمپرسورهای بیتزر دارای تنوع گسترده‌ای از نظر تکنولوژی تراکم و ظرفیت هستند که در ادامه به آن‌ها خواهیم پرداخت.

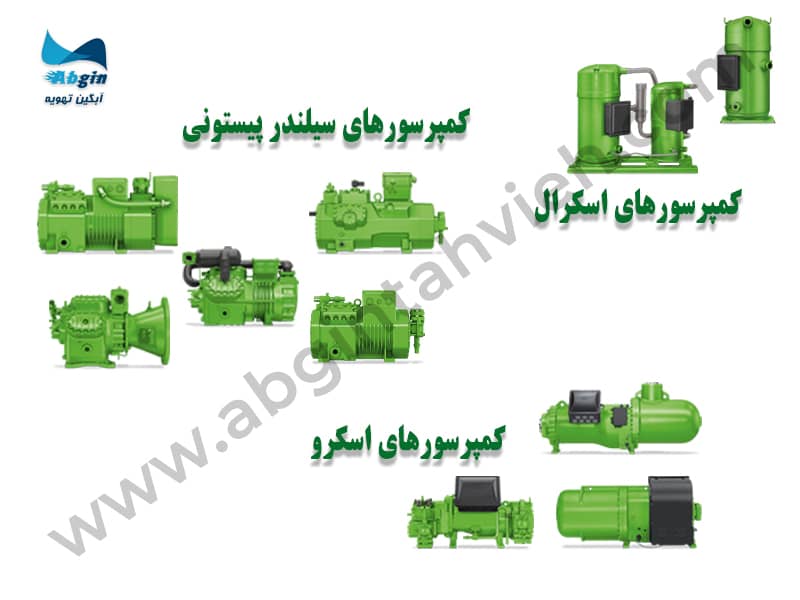

کمپرسور بیتزر

طیف کمپرسورهای تولیدی شرکت بیتزر، هم از بابت نوع تکنولوژی تراکم و هم‌توان و ظرفیت تولید برودت بسیار متنوع می‌باشند. از این رو تولید کنندگان تجهیزات سرمایشی و تهویه مطبوع دامنه گسترده‌ای از انواع کمپرسورها را برای انتخاب و نصب در تجهیزات خود در دسترس دارند.

از کمپرسورهای بیتزر در ساخت انواع مینی چیلر، چیلر هوا خنک، چیلر آب خنک، سردخانه، پکیج یونیت و کندانسینگ یونیت استفاده می‌شوند. بسته به نوع و کاربری دستگاه و ظرفیت سرمایشی آن، نوع کمپرسور و توان آن انتخاب می‌شود.

روش انتخاب صحیح کمپرسور بیتزر مورد نیاز به دو طریق انجام می‌شود:

اول به کمک نرم افزار طراحی و انتخاب کمپرسور و دوم به کمک کاتالوگ محصولات بیتزر.

(آموزش کار با نرم‌افزار انتخاب کمپرسور بیتزر (Bitzer selection software) بصورت آنلاین و آفلاین)

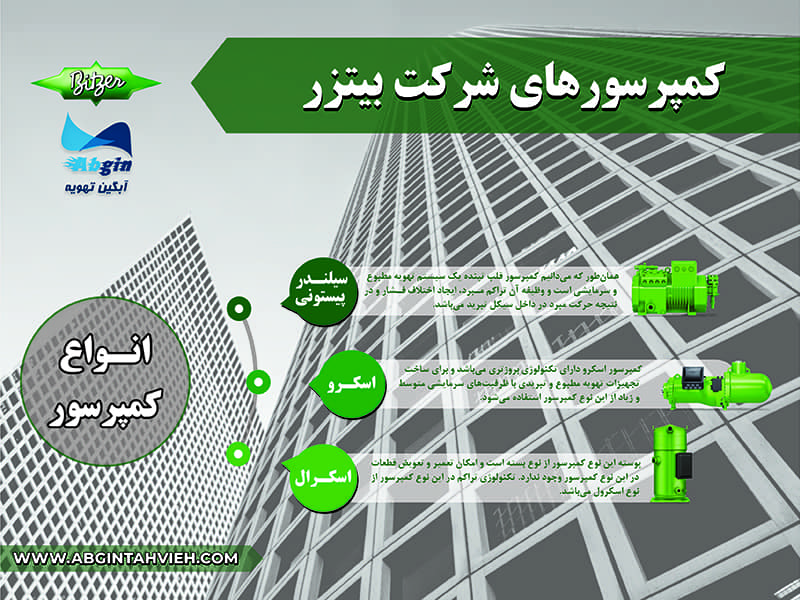

انواع کمپرسور بیتزر

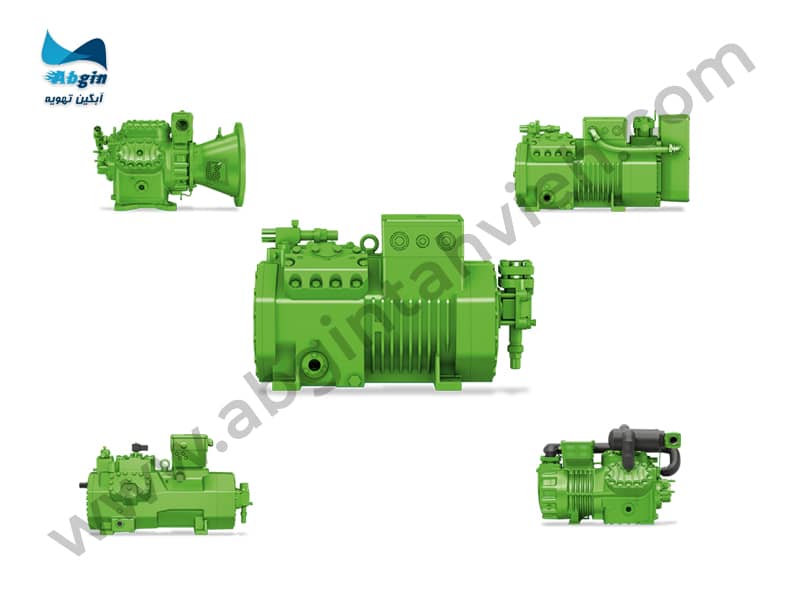

سیلندر پیستونی

همان‌طور که می‌دانیم کمپرسور قلب تپنده یک سیستم تهویه مطبوع و سرمایشی است و وظیفه آن تراکم مبرد، ایجاد اختلاف فشار و در نتیجه حرکت مبرد در داخل سیکل تبرید می‌باشد.

کمپرسورهای سیلندر پیستونی یکی از پرمصرف‌ترین انواع کمپرسور در سیستم‌های تهویه مطبوع و سرمایشی است. تکنولوژی تراکم در کمپرسور سیلندر پیستونی از نوع رفتی و برگشتی می‌باشد.

پس از رسیدن میل لنگ به بالاترین حد خود (نقطه مرگ)، سوپاپ دهش باز شده و مبرد متراکم شده از سیلندر خارج می‌شود. با تغییر در حجم سیلندر و سرعت حرکت پیستون و همچنین توان سیم‌پیچ کمپرسور، می‌توان ظرفیت و توان کمپرسور را تغییر داد.

اجزای اصلی کمپرسور سیلندر پیستونی بیتزر

کمپرسور سیلندر پیستونی دارای قسمت‌ها و اجزای متعددی است که در جدول زیر به مهم‌ترین آن‌ها اشاره شده است:

اجزای کمپرسور	شرح وظایف
پوسته	پوسته و بدنه خارجی کمپرسور است که کلیه قطعات کمپرسور در داخل آن قرار می‌گیرند
سیلندر	محفظه استوانه‌ای شکل داخل کمپرسور بوده که مبرد تبخیر شده وارد آن می‌شود و در این محفظه متراکم می‌گردد
پیستون	یک استوانه متحرک بوده که جهت حرکت آن بالا به پایین و در داخل محفظه سیلندر می‌باشد و وظیفه آن متراکم کردن مبرد در داخل سیلندر است
میل لنگ	یک محور دارای برآمدگی‌ها متقارن می‌باشد که شاتون بر روی آن قرار گرفته و باعث حرکت رفتی برگشتی پیستون می‌شود
شاتون	قطعه‌ای است که پیستون از طریق آن به میل لنگ متصل می‌شود و حرکت دورانی میل لنگ را به حرکت افقی تبدیل می‌کند
ولو پلیت	صفحه‌ای دارای نازل‌هایی جهت ورود و خروج مبرد می‌باشد که بر روی سرسیلندر نصب شده و عملکرد سوپاپ را در ورود مبرد با فشار پایین و خروج مبرد متراکم شده با فشار بالا را انجام می‌دهد
شیرآلات	بر روی خط مکش و دهش مبرد نصب شده و وظیفه باز و بست مسیر مبرد را دارد
سیم پیچ	نیروی محرکه کمپرسور توسط سیم پیچ با ایجاد میدان مغناطیسی و به چرخش درآوردن میل لنگ ایجاد می‌شود
پمپ روغن	وظیفه روغن کاری قطعات کمپرسور را در زمان کارکرد دارد
کانکشن	جهت نصب سوئیچ‌های فشار و گیج و مانیتور فشارهای مکش و دهش و روغن کمپرسور از این کانکشن‌ها استفاده می‌شود
هیتر	جهت گرم نگه داشتن روغن کمپرسور و جداسازی مبرد مایع از روغن استفاده می‌شود

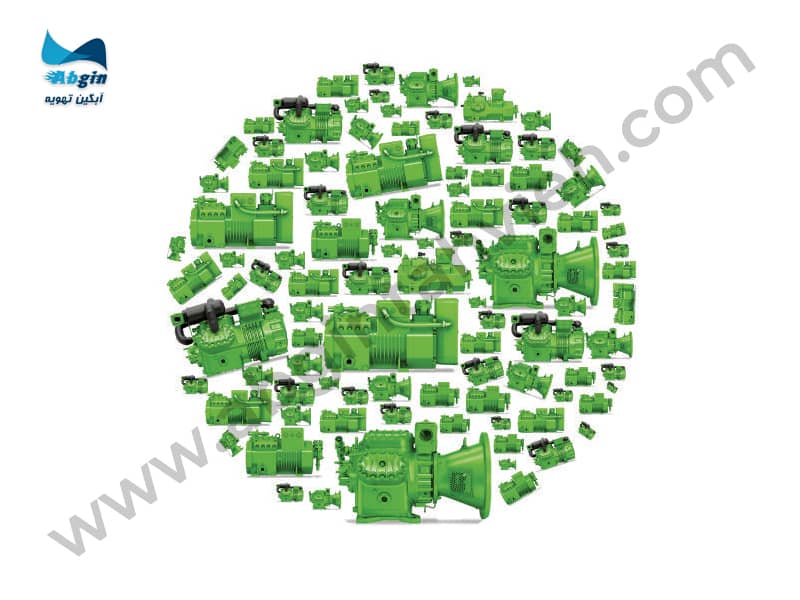

انواع کمپرسور سیلندر پیستونی

کمپرسورهای سیلندر پیستونی بسته به ظرفیت و توان برودتی مورد نیاز و دمای عملکردی و همچنین ساختار دسته‌بندی می‌شوند و تولیدکنندگان تجهیزات تهویه مطبوع و سرمایشی با طیف گسترده‌ای از کمپرسور در بین کمپرسورهای نوع سیلندر پیستونی مواجه هستند که به انواع عمده آن در زیر اشاره شده است:

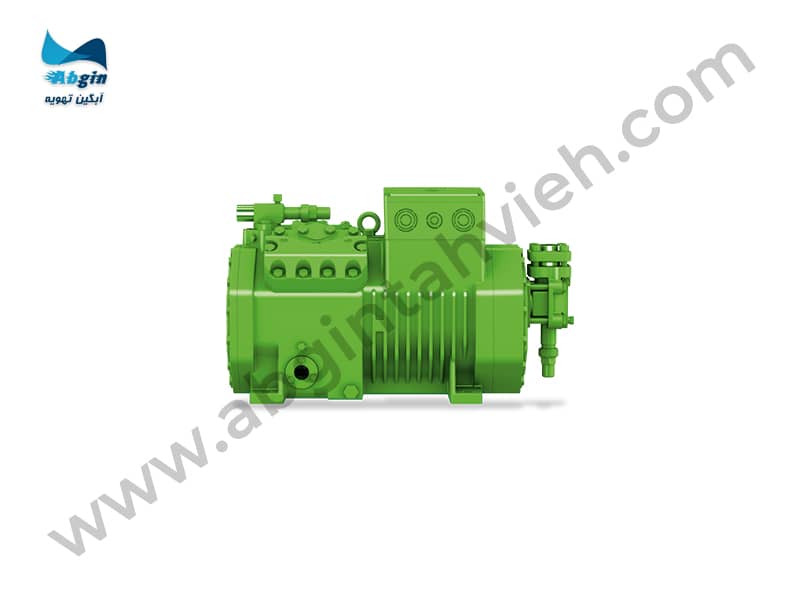

نیمه بسته (Semi hermetic)

کمپرسورهای سیلندر پیستونی نوع نیمه بسته یا سمی هرمتیک کاربرد بسیار گسترده‌ای در صنعت تهویه مطبوع و سرمایشی دارند.

در این نوع کمپرسور سیم پیچ در داخل پوسته تعبیه شده است. این کمپرسورها در ظرفیت‌های پایین بصورت تک فاز هم تولید می‌شوند ولی بطور عمده کمپرسورهای سیلندر پیستونی سِمی هرمتیک بیتزر سه فاز هستند.

از این نوع کمپرسورها در ساخت سردخانه‌های بالای صفر و زیر صفر و همچنین چیلرهای صنعتی استفاده می‌شود.

استهلاک و هزینه نگهداری پایین، طول عمر بالا و همچنین تعمیر پذیر بودن این نوع کمپرسور از مزیت‌های بسیار مهم آن می‌باشد.

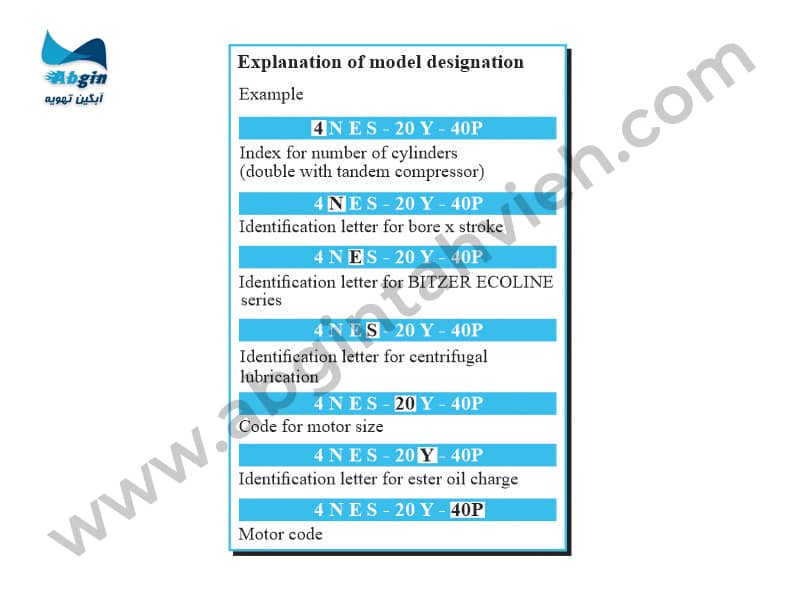

نامگذاری مدل‌های کمپرسور سیلندر پیستونی نوع نیمه بسته

در جدول زیر نحوه نامگذاری کمپرسورهای سیلندر پیستونی نوع نیمه بسته مشخص شده است:

در جداول زیر، به انواع مدل‌های کمپرسور سیلندر پیستونی بیتزر اشاره شده است.



(کمپرسورهای سیلندر پیستونی (R22) بیتزر)

ردیف	هیتر	مدل	توان برودتی (HP)
1	60 وات کابلی	2GES-2-40S	1.5
2		2GES-2-E20E	1.5
3		2FES-2-40S	2
4		2GES-3-40S	2
5	120 وات کابلی	2DES-2-40S	2
6		2DES-3-40S	3
7		4FES-3-40S	3
8		2CES-3-40S	3
9		2CES-4-40S	4
10		4EES-4-40S	4
11		4FES-5-40S	5.5
12		4EES-6-40S	5.5
13		4DES-5-40S	5.5
14		4CES-6-40S	7.5
15		4DES-7-40S	7.5
16	140 وات کابلی	4VES-7-40S	7.5
17		4TES-9-40P	10
18		4VES-10-40P	10
19		4VE-10-40P	10
20		4PE-12-40P	10
21		4PES-15-40P	15
22		4PE-15-40P	15
23		4NES-20-40P	20
24		4NE-20-40P	20
25	140 وات سوکتی	4HE-18-40P	15
26		4HE-25-40P	25
27		4GE-23-40P	20
28		4GE-30-40P	30
29		6HE-28-40P	25
30		6GE-34-40P	30
31		6HE-35-40P	35
32		6HE-35-40P	35
33		6GE-40-40P	40
34		6GE-40-40P	40
35		6FE-44-40P	40
36		6FE-50-40P	50
37		6FE-50-40P	50
38		8GE-60-40P	60
39		8GE-60-40P	60
40		8FE-70-40P	70

(کمپرسورهای سیلندر پیستونی (سری Y) بیتزر)

ردیف	هیتر	مدل	توان برودتی (HP)
1	120 وات کابلی	2FES-3Y-40S	2
2		2CES-3Y-40S	3
3		2DES-3Y-40S	3
4		4CES-4Y-40S	4
5		4EES-4Y-40S	4
6		4EES-6Y-40S	5.5
7		4DES-5Y-40S	5.5
8		4CES-6Y-40S	7.5
9		4DES-7Y-40S	7.5
10		4BES-9Y-40S	9
11	140 وات کابلی	4VE-7Y-40P	10
12		4VE-10Y-40P	10
13		4VES-10Y-40P	10
14		4TES-9Y-40P	10
15		4TES-12Y-40P	12
16		4NES-14Y-40P	12
17		4NE-14Y-40P	12
18		4PE-12Y-40P	15
19		4PE-15Y-40P	15
20		4PE-15Y-40P	15
21		4PES-15Y-40P	15
22		4ES-15Y-40P	15
23		4NES-20Y-40P	20
24		4NE-20Y-40P	20
25	140 وات سوکتی	4HE-18Y-40P	15
26		4JE-15Y-40P	15
27		4GE-20Y-40P	20
28		4GE-23Y-40P	20
29		4JE-22Y-40P	20
30		4FE-25Y-40P	25
31		4HE-25Y-40P	25
32		4FE-28Y-40P	25
33		4FE-28Y-40P	25
34		4HE-28Y-40P	25
35		4GE-30Y-40P	30
36		6GE-30Y-40P	30
37		6JE-33Y-40P	30
38		6GE-34Y-40P	30
39		6GE-34Y-40P	30
40		6HE-35Y-40P	35
41		6FE-40Y-40P	40
42		6FE-40Y-40P	40
43		6FE-40Y-40P	40
44		6FE-50Y-40P	50
45		8FE-60Y-40P	60
46		8FE-70Y-40P	70

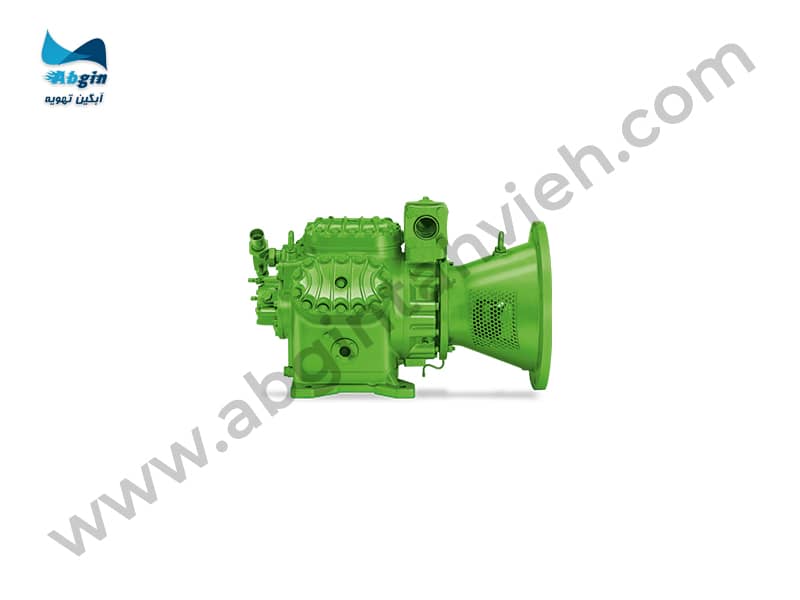

نوع باز (Open typen)

کمپرسور سیلندر پیستونی باز بیتزر فاقد سیم پیچ و نیروی محرک داخلی است و برای راه‌اندازی آن می‌بایست از الکتروموتور خارجی استفاده نمود.

برای این منظور، الکتروموتور از طریق کوپل مستقیم و یا اتصال به وسیله پولی و تسمه به کمپرسور نصب شده و باعث حرکت میل لنگ و در نهایت پیستون در داخل سیلندر می‌شود. بسته به توان الکتروموتور و سرعت چرخش آن توان خروجی کمپرسور می‌تواند متغیر باشد. همچنین از طریق تغییر سایز پولی نیز می‌توان توان کمپرسور را تغییر داد.

از این نوع کمپرسورها در کاربری‌های زیر صفری مانند کارخانه‌جات تولید بستنی استفاده می‌شود. مزیت این نوع کمپرسور، رفع مشکل سوختگی سیم پیچ در اثر دمای ساکشن و دیس‌شارژ بالاست.

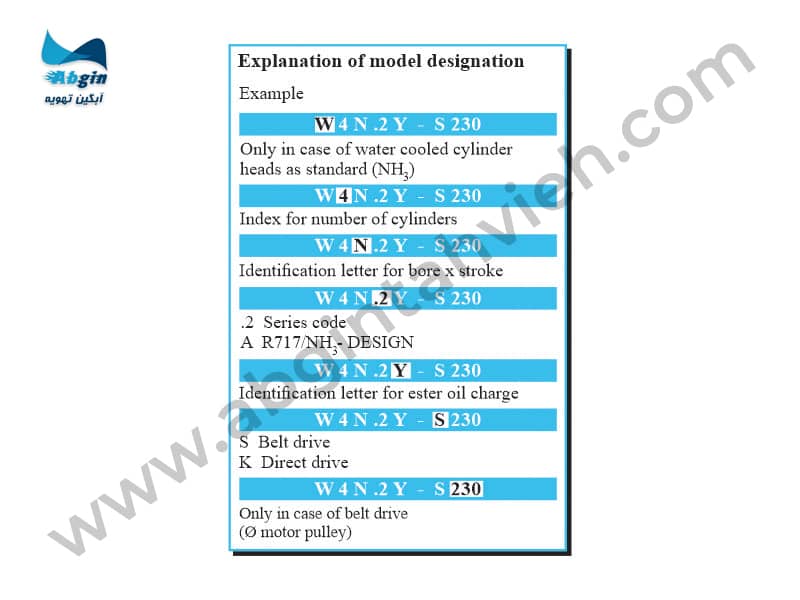

نامگذاری مدل‌های کمپرسور سیلندر پیستونی نوع باز

در جدول زیر نحوه نامگذاری کمپرسورهای سیلندر پیستونی نوع باز مشخص شده است:

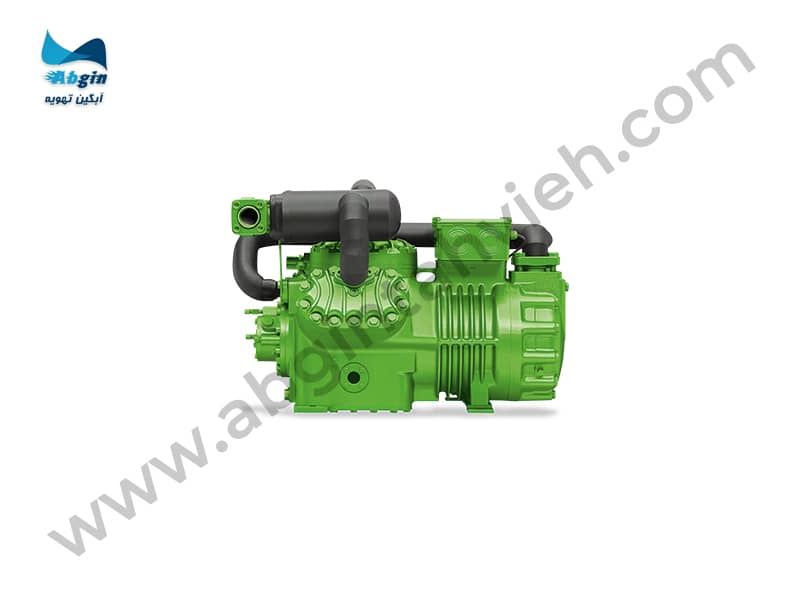

دو مرحله‌ای (2Stage)

از کمپرسور سیلندر پیستونی دو مرحله‌ای جهت رسیدن به دماهای خیلی پایین (تا حدود منفی 40 درجه سانتی‌گراد) استفاده می‌شود. عملکرد کمپرسور سیلندر پیستونی دو مرحله‌ای بدین گونه است که مبرد را در دو مرحله متراکم می‌کند و شرایط رسیدن به دمای پایین را میسر می‌سازد. از این نوع کمپرسور در ساخت سردخانه‌ با دمای بسیار پایین و همچنین تونل‌های انجماد استفاده می‌شود.

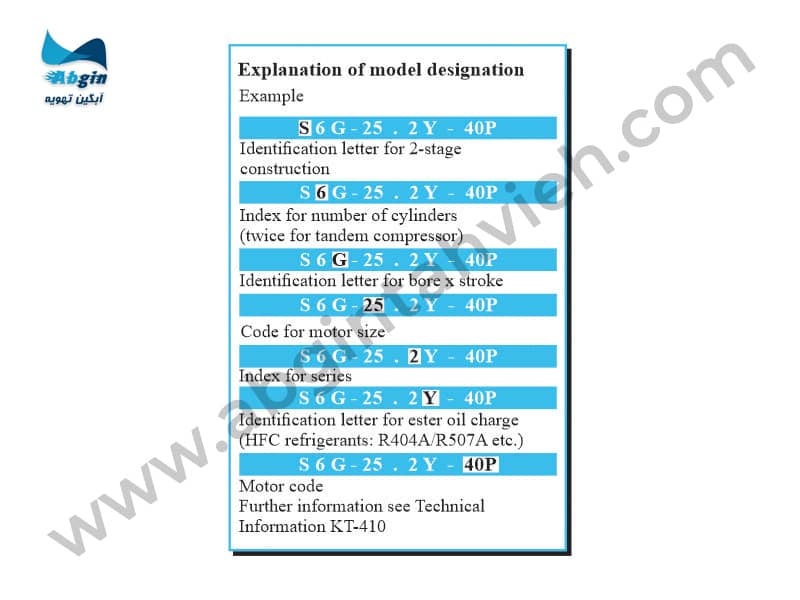

نامگذاری مدل‌های کمپرسور سیلندر پیستونی نوع نیمه بسته دو مرحله‌ای

در جدول زیر نحوه نامگذاری کمپرسورهای سیلندر پیستونی نوع نیمه بسته دو مرحله‌ای مشخص شده است:

در جداول زیر، به انواع مدل‌های کمپرسور سیلندر پیستونی دو مرحله‌ای (2Stage) بیتزر اشاره شده است.

ردیف	هیتر	مدل	توان برودتی (HP)
1	140 وات سوکتی	S6G-12.2-40P	12
2		S6J-16.2-40P	16
3		S6H-20.2-40P	20
4		S6G-25.2-40P	25
5		S6F-30.2-40P	30
6		S66H-40.2-40P	40
7		S66F-60.2-40P	60

(کمپرسورهای سیلندر پیستونی (سری Y) دو مرحله‌ای (2Stage) بیتزر)

ردیف	هیتر	مدل	توان برودتی (HP)
1	140 وات سوکتی	S6G-12.2Y-40P	12
2		S6G-25.2Y-40P	25
3		S6F-30.2Y-40P	30

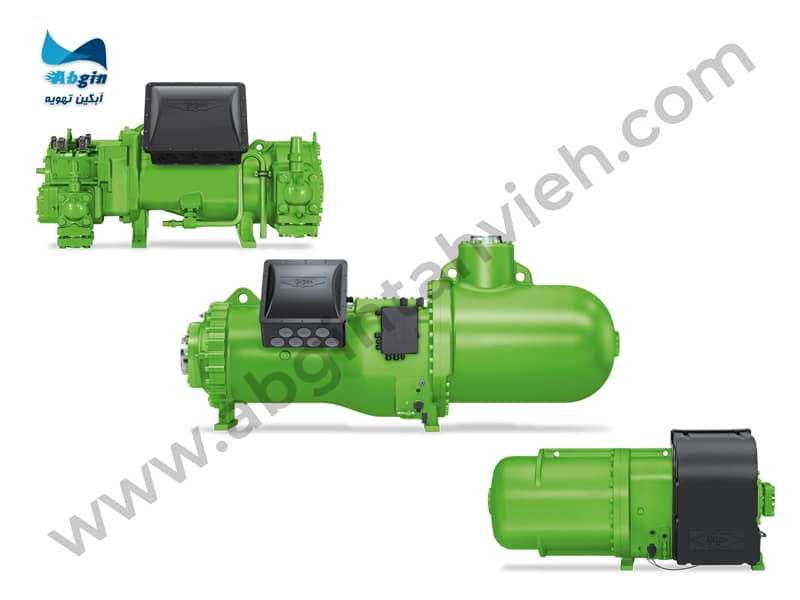

اسکرو

کمپرسور اسکرو دارای تکنولوژی بروزتری می‌باشد و برای ساخت تجهیزات تهویه مطبوع و تبریدی با ظرفیت‌های سرمایشی متوسط و زیاد از این نوع کمپرسور استفاده می‌شود.

تکنولوژی تراکم در کمپرسور اسکرو بدین گونه است که در نتیجه حرکت دو ماردون یا اسکرو و به تله افتادن مبرد، بین آن‌ها تراکم ایجاد شده و مبرد متراکم شده با فشار بالا از شیر دهش کمپرسور خارج می‌شود.

تنوع کمپرسورهای اسکرو بیتزر از نظر ظرفیت و توان و همچنین دمای عملکردی بسیار گسترده می‌باشد و رتبه اول را در بین شرکت‌های تولیدکننده کمپرسورهای اسکرو در جهان دارد.

اجزای اصلی کمپرسور اسکرو بیتزر

کمپرسور اسکرو دارای قسمت‌ها و اجزای متعددی است که در جدول زیر به مهم‌ترین آن‌ها اشاره شده است:

اجزای کمپرسور	شرح وظایف
پوسته	پوسته و بدنه خارجی کمپرسور است که کلیه قطعات کمپرسور در داخل آن قرار می‌گیرند
ماردون (اسکرو)	دو استوانه مارپیچی ماردون‌گون که بصورت نری و مادگی در تماس باهم حول محور حرکت می‌کنند و با تله افتادن مبرد در بینشان متراکم می‌شود
شیرآلات	بر روی خط مکش و دهش مبرد نصب شده و وظیفه باز و بست مسیر مبرد را دارد
سیم پیچ	نیروی محرک کمپرسور است که در نتیجه تولید میدان مغناطیسی باعث چرخش ماردون‌ها می‌شود
اسلایدر	با حرکت بر روی مارپیچ‌ها (ماردونرها) طول مؤثر آن‌ها را در زمان تراکم تغییر داده و در نهایت ظرفیت کمپرسور را کاهش یا افزایش می‌دهد
شیر برقی	با کنترل جریان روغن و نتیجتاً تغییر فشار پشت اسلایدر باعث تغییر در ظرفیت کمپرسور می‌شود
اویل سپراتور	یک توری در خروجی مبرد داغ از کمپرسور و در داخل پوسته بوده که وظیفه آن جداسازی روغن از مبرد می‌باشد
هیتر	جهت گرم نگه داشتن روغن کمپرسور و جداسازی مبرد مایع از روغن استفاده می‌شود
کنترل سطح روغن	این قطعه با کمک سنسور سطح روغن موجود در کارتر کمپرسور را کنترل کرده و در صورت کاهش آن از میزان مجاز هشدار می‌دهد

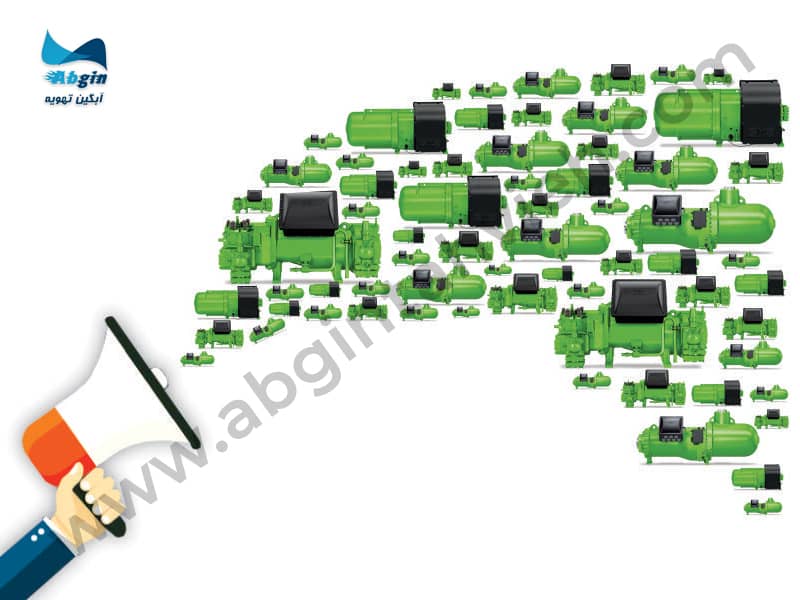

انواع کمپرسور اسکرو

کمپرسورهای اسکرو بیتزر بسته به توان مورد نیاز، نوع کاربری و دمای عملکردی و همچنین نوع مبرد سیستم، دارای تنوع و گسترده وسیعی می‌باشند. استفاده از کمپرسورهای اسکرو به دلیل توان و ضریب عملکرد بالا در ساخت چیلر و سیستم‌های رک جهت سردخانه‌ها، بسیار مورد توجه تولید کنندگان قرار گرفته است.

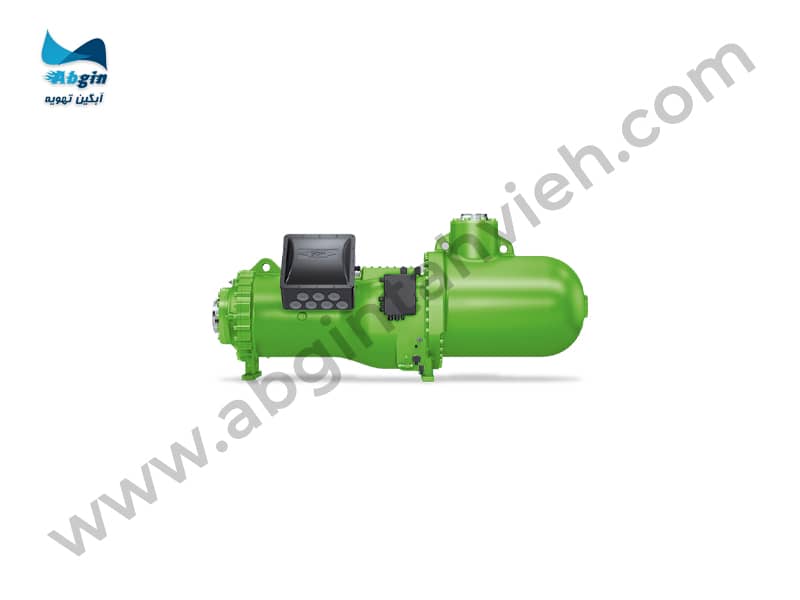

کامپکت (Compact) اسکرو

پرمصرف‌ترین نوع کمپرسور اسکرو، سری کامپکت است. دمای عملکردی این نوع کمپرسور بالای صفر می‌باشد اما در صورت تعیین شرایط مناسب (دمای کندانس پایین و دمای اواپراتور بالا)، می‌توان از آن در سیستم‌های زیر صفری نیز استفاده نمود.

از کمپرسورهای اسکرو سری کامپکت معمولاً در ساخت چیلرهای تهویه مطبوع و سیستم‌های رک جهت سردخانه‌های صنعتی با ظرفیت بسیار بالا استفاده می‌گردد.

صدا و لرزش کم و ضریب عملکرد بالا، از مزایای این نوع کمپرسور می‌باشد.

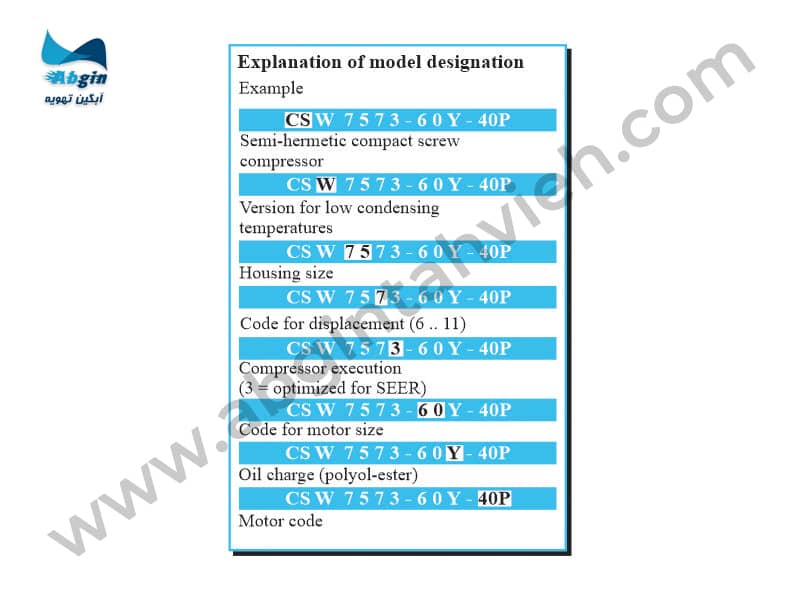

نامگذاری مدل‌های کمپرسور اسکرو سری کامپکت

در جدول زیر نحوه نامگذاری کمپرسورهای اسکرو کامپکت مشخص شده است:

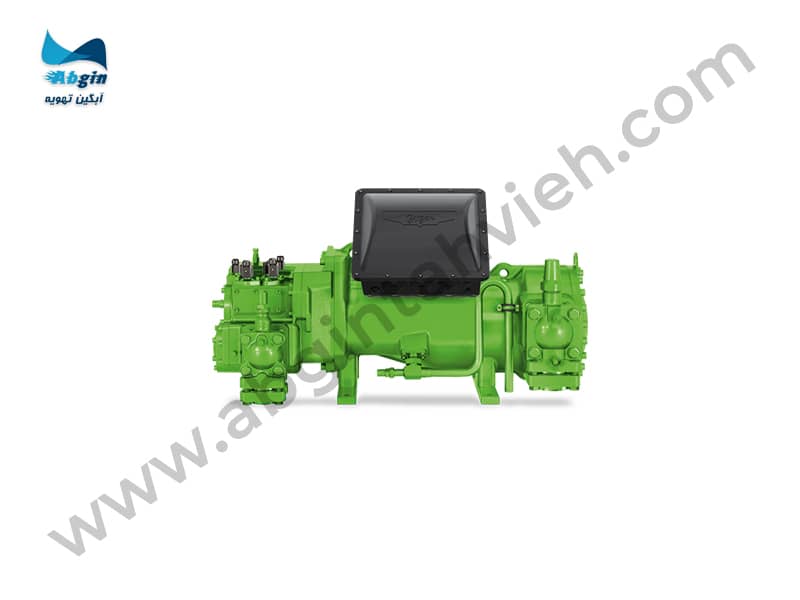

اسکرو نیمه بسته (Semi hermetic)

از این مدل کمپرسورهای اسکرو که بصورت نیمه بسته نیز هستند و مانند کمپرسورهای اسکرو سری کامپکت قابلیت تعمیر دارند. جهت تأمین دماهای بسیار پایین در چیلرهای فرآیندی و صنعتی و همچنین سردخانه‌های بزرگ زیر صفری استفاده می‌شود.

البته این نوع کمپرسور برای کارکرد در دمای بالای صفر نیز مناسب است اما به دلیل قیمت نسبتاً بالای آن و نیاز به نصب تجهیزات اضافی در مدار تبرید آن، استفاده از آن‌ها در این رنج دمای توجیه اقتصادی ندارد.

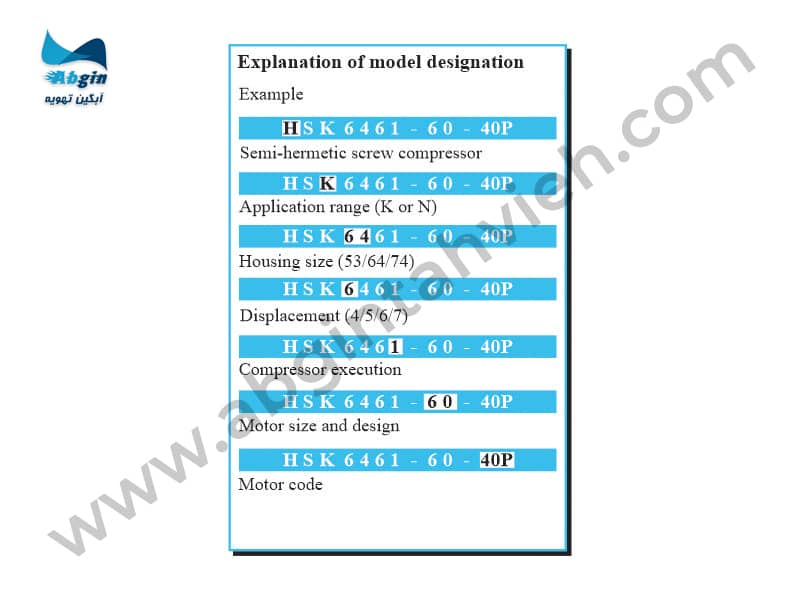

نامگذاری مدل‌های کمپرسور اسکرو سری کامپکت

در جدول زیر نحوه نامگذاری کمپرسورهای اسکرو سِمی هرمتیک مشخص شده است:

در جداول زیر، به انواع مدل‌های کمپرسور اسکرو بیتزر اشاره شده است.

(کمپرسورهای کامپکت (Compact) اسکرو بیتزر)

ردیف	مدل	توان برودتی (HP)
1	CSH6553-50-40P	50
2	CSH6563-60-40P	60
3	CSH7553-70-40P	70
4	CSH7563-80-40P	80
5	CSH7573-90-40P	90
6	CSH7583-100-40P	100
7	CSH8553-110-40P	110
8	CSH8563-125-40P	125
9	CSH8573-140-40P	140
10	CSH9553-180-40D	180
11	CSH9563-210-40D	210
12	CSH9573-240-40D	240
13	CSH9583-280-40D	280

(کمپرسورهای کامپکت (Compact) اسکرو (سری Y) بیتزر)

ردیف	مدل	توان برودتی (HP)
1	CSH6553-35Y-40P	35
2	CSH6553-50Y-40P	50
3	CSH6563-40Y-40P	40
4	CSH6563-60Y-40P	60
5	CSH6583-50Y-40P	50
6	CSH7553-50Y-40P	50
7	CSH6593-60Y-40P	60
8	CSH7563-60Y-40P	60
9	CSH7553-70Y-40P	70
10	CSH7573-70Y-40P	70
11	CSH7563-80Y-40P	80
12	CSH7583-80Y-40P	80
13	CSH8553-80Y-40P	80
14	CSH7573-90Y-40P	90
15	CSH7593-90Y-40P	90
16	CSH8563-90Y-40P	90
17	CSH7583-100Y-40P	100
18	CSH7593-110Y-40P	110
19	CSH8553-110Y-40P	110
20	CSH8573-110Y-40P	110
21	CSH8563-125Y-40P	125
22	CSH8583-125Y-40P	125
23	CSH8573-140Y-40P	140
24	CSH8593-140Y-40P	140
25	CSH8583-160Y-40P	160
26	CSH9563-160Y-40D	160
27	CSH8593-180Y-40P	180
28	CSH9553-180Y-40D	180
29	CSH9573-180Y-40D	180
30	CSH9563-210Y-40D	210
31	CSH9583-210Y-40D	210
32	CSH9573-240Y-40D	240
33	CSH9593-240Y-40D	240
34	CSH9583-280Y-40D	280
35	CSH95103-280Y-40D	280
36	CSH9593-300Y-40D	300
37	CSH95103-320Y-40D	320
38	CSH95113-320Y-40P	320

(سری جدید کمپرسورهای کامپکت (Compact) اسکرو CS.6 بیتزر)

ردیف	مدل	توان برودتی (HP)
1	CSH7693-90Y-40P	90
2	CSH8673-110Y-40P	110
3	CSH8683-125Y-40P	125
4	CSH8693-140Y-40P	140
5	CSH9663-160Y-40D	160
6	CSH9673-180Y-40D	180
7	CSH9683-210Y-40D	210
8	CSH9693-240Y-40D	240

(کمپرسور اسکرو نیمه بسته (Semi hermetic) بیتزر)

ردیف	مدل	توان برودتی (HP)
1	HSN 6461-50-40P	50
2	HSN 6451-50-40P	50
3	HSN 6461-60-40P	60
4	HSN 7451-60-40P	60
5	HSN 7451-70-40P	70
6	HSN 7471-75-40P	75
7	HSN 7461-80-40P	80
8	HSN 7471-90-40P	90
9	HSN8571-125-40P	125

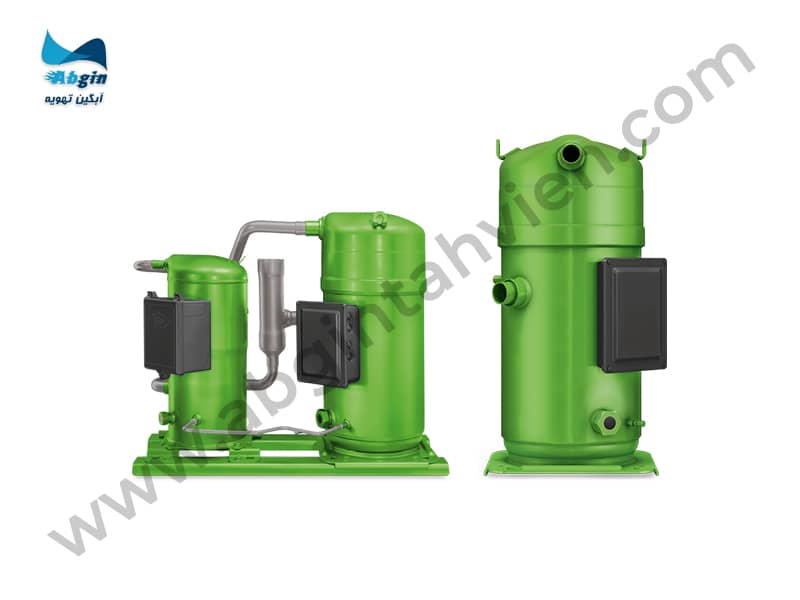

اسکرال

پوسته این نوع کمپرسور از نوع بسته است و امکان تعمیر و تعویض قطعات در این نوع کمپرسور وجود ندارد. تکنولوژی تراکم در این نوع کمپرسور از نوع اسکرول می‌باشد.

 فرآیند تراکم در کمپرسور اسکرال بدین صورت است که بخار مبرد از طریق لوله مکش وارد کمپرسور و مجرای حلزونی آن می‌شود، در نتیجه چرخش دو مجرای حلزونی شکل در داخل همدیگر بخار مبرد در مرکز حلزونی متراکم شده و با سطح فشار بالاتر از شیر دهش کمپرسور خارج می‌شود.

مصرف برق در کمپرسورهای اسکرال بیتزر بسیار پایین بوده و جریان راه‌اندازی در آن نسبت به سایر انواع کمپرسور کمتر است.

کمپرسور اسکرال دارای قسمت‌ها و اجزای متعددی است که در جدول زیر به مهم‌ترین آن‌ها اشاره شده است:

اجزای کمپرسور	شرح وظایف
پوسته	پوسته کمپرسور اسکرال از نوع بسته است و کلیه قطعات و اجزای کمپرسور در داخل آن قرار می‌گیرد
صفحات حلزونی تراکم	وظیفه متراکم کردن مبرد را دارن و در داخل هم بصورت نر و مادگی حرکت می‌کنند
سیم پیچ	نیروی محرک کمپرسور است که در نتیجه تولید میدان مغناطیسی باعث چرخش ماردون‌ها می‌شود
شیرآلات	روی خط مکش و دهش مبرد نصب شده و وظیفه باز بست مسیر مبرد را دارند

بطور کلی شرکت بیتزر به عنوان بزرگترین تولید کننده کمپرسورهای برودتی در جهان شناخته می‌شود. تنوع محصولات بیتزر دامنه انتخاب گسترده‌ای را در اختیار تولید کنندگان تجهیزات تهویه مطبوع و سرمایشی قرار داده است. تنوع در ساختار و تکنولوژی تراکم و همچنین توان کمپرسورها باعث گردیده تا برای هر کاربری و ظرفیتی، کمپرسور مناسب آن وجود داشته باشد.

انواع کمپرسورهای بیتزر عبارتند از کمپرسور سیلندر پیستونی (رفتی برگشتی)، کمپرسور اسکرو و کمپرسور اسکرال که هر یک در ظرفیت‌های متنوع و ساختارهای مختلف؛ طراحی و تولید می‌شوند. قیمت مناسب و تنوع محصولات از ویژگی‌های کمپرسورهای بیتزر می‌باشد.

شرکت آبگین تهویه با ارائه مشاوره رایگان و خدمات پس از فروش و همچنین خدمات نصب در خدمت مشتریان عزیز است.



پرسش‌های متداول
